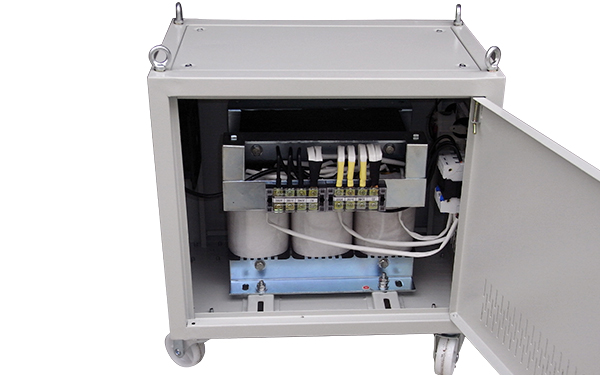

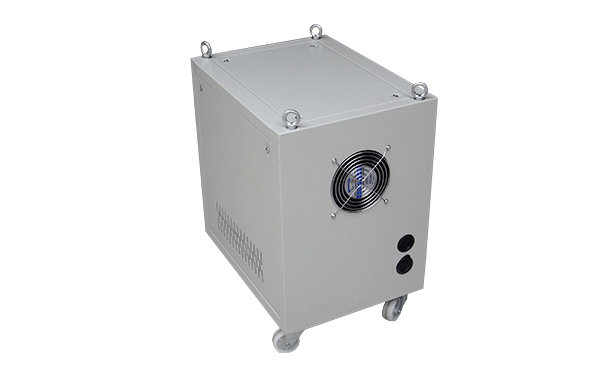

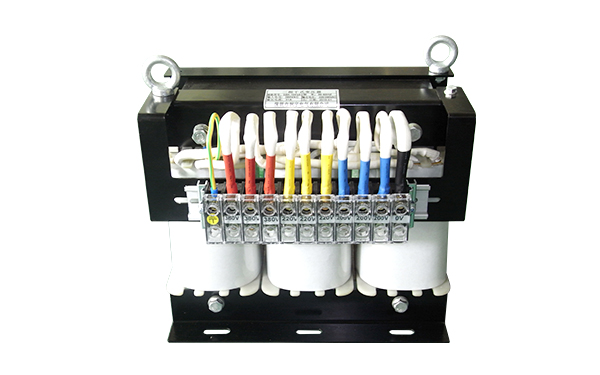

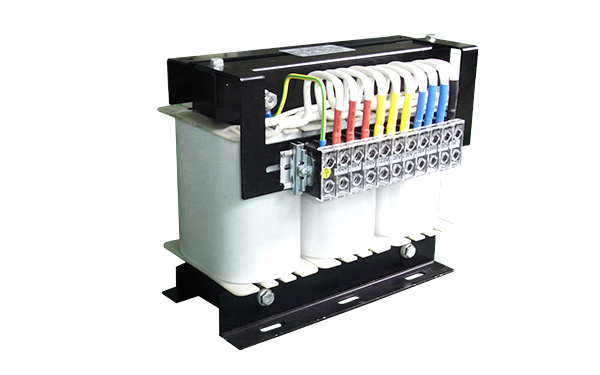

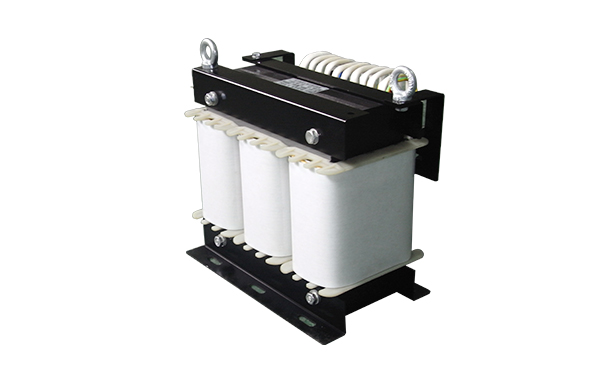

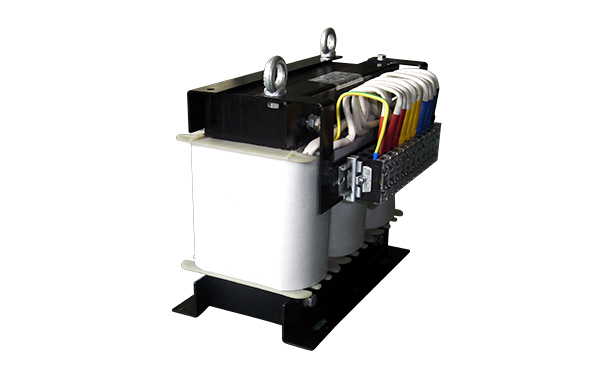

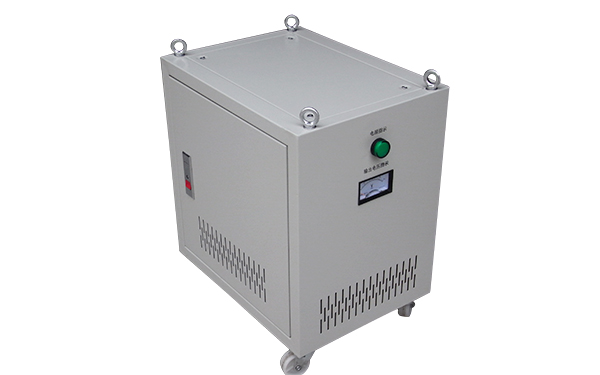

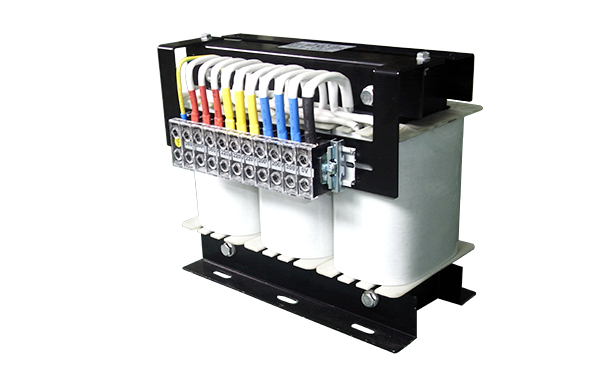

一﹑隔離干式變壓器概述

本公司擁有雄厚的技術力量，先進的生產設備，產品工藝水平高，檢測設備齊全，企業管理嚴格，產品質量可靠。對隔離變壓器的研究，設計、生產已有多年的歷史，本公司引進外國先進的繞線設備和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。產品性能達到國際先進水平。隔離變壓器適用于交流50Hz至400Hz，電壓1000V以下的電路中，廣泛用于照明、機床電器、機械電子設備、醫療設備、整流裝置等。產品性能均能滿足用戶各種特殊要求。

隔離干式變壓器的輸出和輸入電壓按需要設計，有單相、三相或多路輸入和輸出，有三角形和星型等種規格，額定功率最大至800KVA。目前我公司的隔離變壓器和自藕變壓器廣泛應用與工業生產的各個領域，其中隔離變壓器產品適用于對市電電壓需要變壓或安全隔離的各種場合，諸如額定工作電壓同我國不符的進口流水線、數控加工中心、印刷機械及低壓大電流系統等。的輸出和輸入電壓按需要設計，有單相、三相或多路輸入和輸出，有三角形和星型等種規格，額定功率最大至800KVA。目前我公司的隔離變壓器和自藕變壓器廣泛應用與工業生產的各個領域，其中隔離變壓器產品適用于對市電電壓需要變壓或安全隔離的各種場合，諸如額定工作電壓同我國不符的進口流水線、數控加工中心、印刷機械及低壓大電流系統等。

二﹑隔離干式變壓器性能特點

1.具有電壓變換功能(如：△/Yo或Yo/△接法)

2.有濾波抗干擾功能(如：可以去除三次諧波干擾功能?？梢匀コ鏀?shù)次諧波干擾.)

3.能有效地抑制從電源線引人的騷擾諧波和雷擊電磁脈沖對本系統產生干擾

4.能有效地抑制由本系統電子設備發出的騷擾諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾

5.能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯

6.能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀

7.隔離變壓器之所以在施工中被大量應用，其最大的原因是隔離變壓器是一種1比1的變壓器。初級220v，次級也是220v。我們用的交流電一根線和大地相連。另一根線與大地之間有220V的電位差。人接觸會觸電。隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。人接觸任意一條線不會觸電，所以比較安全。隔離變壓器常用在有電子管和工作電壓高的電子儀器上，如電子管擴音機，示波器等，也可用于維修電源

8.隔離變壓器在交流電源輸入端的特點:

a：若電網三次諧波和干擾信號比較嚴重，采用隔離變壓器，可以去掉三次諧波和減少干擾信號。

b:采用隔離變壓器可以產生新的中性線，避免由于電網中性線不良造成設備運行不正常。

c:非線性負載引起的電流波形畸變(如三次諧波)可被隔離而不污染電網。

9.隔離變壓器在交流電源輸出端的特點：

a：防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。

b:在隔離變壓器輸入端采樣,使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。

c:若負載不平衡，也不影響穩壓電源的正常工作。

10.三相隔離變壓器原理、結構、優點

隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性。原副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是該兩線圈之間就存在電容C(所謂容性隔離變壓器)。然后可根據需要采取以下兩種接線方式任意組合:

①：接在三相四線制系統一側的繞組宜接成Z形接法。

②:接在三相三線制系統一側的繞組宜接成六角形接法。

這兩種接線方式的繞組結構具有如下優點:

1.變壓器繞組自身具有很大的并聯電容容量，能夠補償電網無功功率。

2.當同相位的零序基波電流或零序諧波電流流過六角形或Z形接線繞組時，每一繞組的兩個線圈中的電流方向是相反的。因此，該電流在鐵芯中生成的合成磁通為零，不會在另一側繞組中感應出零序電勢或零序環流;同時，每相繞組兩個線圈的相位差為60度，三倍頻率時的相位差則為180度 ，成反向而互相抵消，能有效地消除三次諧波電勢。從而抑制住了電網中最主要的騷擾諧波成分。

3.這種兩層同心并繞的繞組結構，每一匣線圈都存在電感和相間并聯電容，形成了大容量分布式自耦合L-C級聯濾波電路。由于每匣線圈的直徑略有不同而使電容值也有所不同， 因而又形成了一個具有不同諧振頻率的級聯寬帶諧振電路。只要適當?shù)卦O(shè)計、配制各側繞組的電感L和電容C的參數比值，就可以既獲得理想的抑制各次諧波的效果，又不會發生諧振及通常電容器所可能出現的過電壓、過電流現象。

4.能完全隔離三相電源線路中同相位的雷擊電磁脈沖。

5.由于零序磁通和零序電抗為零，消除了變壓器的零序附加損耗，節能效果明顯。并提高了變壓器二次單相短路保護的靈敏度。

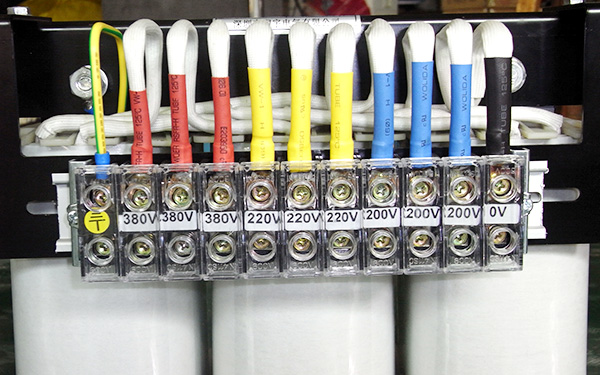

備注：可以定制各種500V以下的單相和三相隔離變壓器，如單相AC220變110V，三相380變200V，220V，460V等各種進口設備專用隔離變壓器，可以定制各種UPS電源輸入的隔離變壓器(可以很好的解決零地電壓問題)
