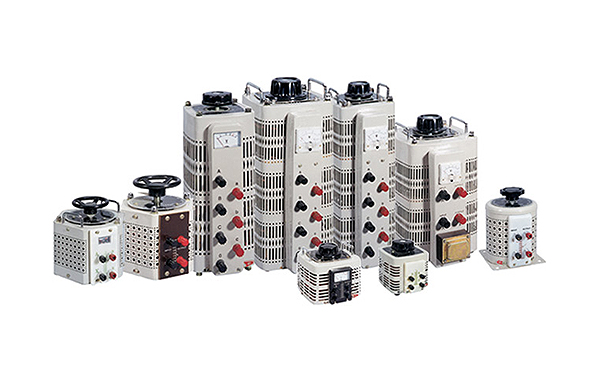

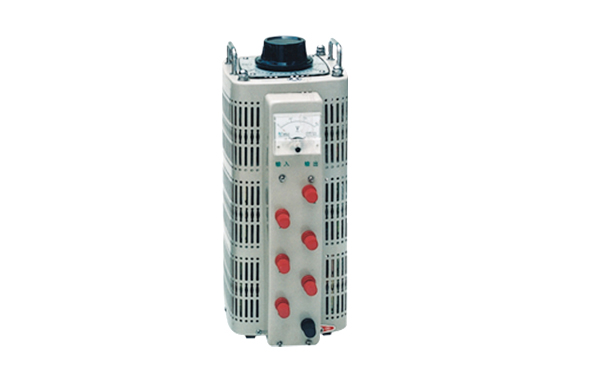

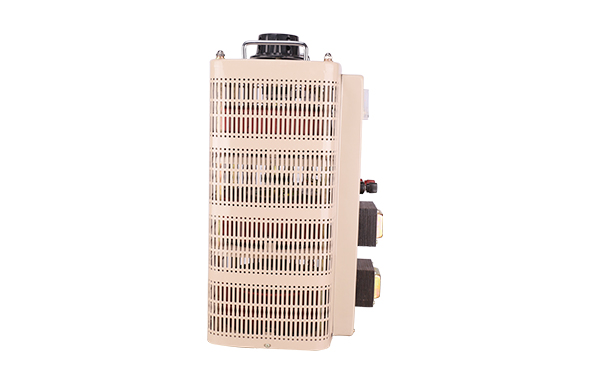

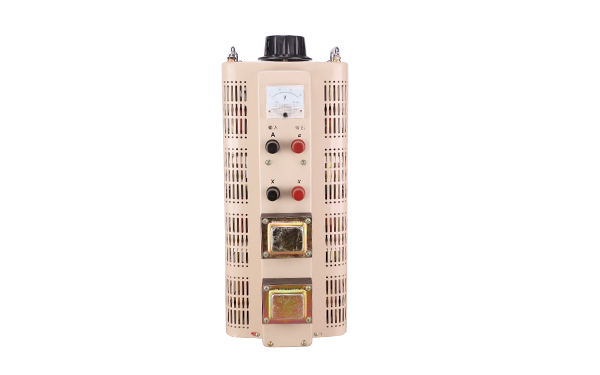

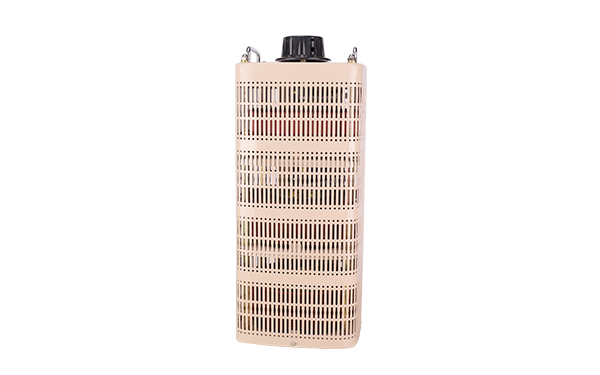

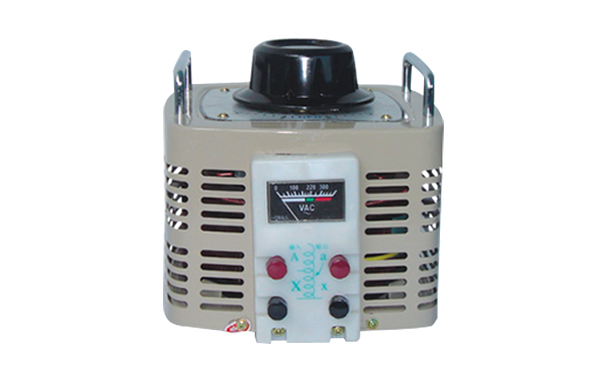

TDGC TSGC接觸調壓器

本說明書適用于我廠生產TDGC TSGC系列接觸干式調壓器(以下簡稱調壓器)

二、干式調壓器原理與用途

1、調壓器系一種可調的自耦變壓器，在環形鐵心上均勻地繞制著線圈，接觸組的電刷在彈簧壓力作用下與線圈的磨光表面緊密吻合，轉動轉軸帶動刷架使電刷沿著線圈的表面滑動，改變電刷接觸位置，可使用輸出電壓調節范圍獲得平滑無極調節。

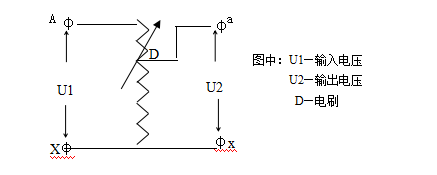

①單相調壓器的繞組連接見圖1所示：

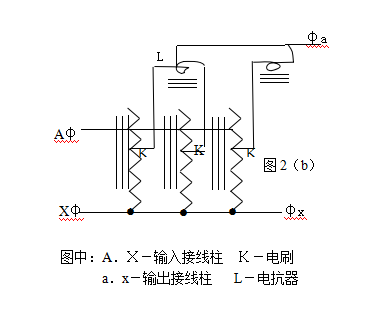

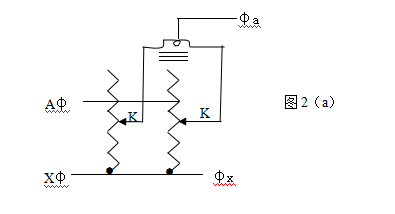

為了提高單相調壓器的容量，利用等值小容量的調壓器迭裝而成將電刷連接在同一軸上，繞組并聯接見圖2.(a)(b)所示：

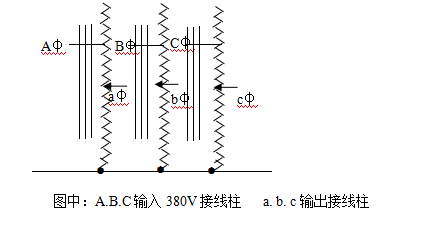

②三相調壓器與單相調壓器的原理相同，用三個單相調壓器迭裝而成，將刷架裝在同一軸上，繞組接成星形連接見圖3所示：

調壓器具有波形不失真，結構簡單、體積小、重量輕、效率高，使用方便，性能可靠，能長期運行等特點。廣泛運用于工業，化工、冶金、儀器儀表、機電制造、輕工、學校、科學實驗、公用設施、家用電器等，以實現調壓、控溫、調速調光，功力控制等目的，是一種理想的交流調壓電源。

三、干式調壓器結構特征

1、調壓器的線圈用螺桿緊固在底板上、不易因震動而使線圈在有位移或偏心所引起的電刷接觸不良現象。

2、調壓器的刷架上裝有一個或若干個并列的電刷，能各自調節保持電刷銅線圈表面接觸良好，不致產生斷電、火花等現象。

3、調壓器裝有刻度盤，調節手輪。指示出空載輸出電壓的數值。在器身上裝有停檔以用來限制輸出電壓在一定的范圍內。

四、干式調壓器正常工作條件和安裝條件

1、環境溫度：+40℃-15℃。

2、海拔高度：調壓器安裝地點海拔高度不超過1000米。

3、空氣相對濕度：最濕月的月平均相對濕度為90%，同時該月的平均氣溫為25℃。

4、電源電壓波形：波形近似于正弦波。

5、安裝場所應無嚴重的振動和顛簸，無嚴重影響調壓器絕緣的氣體，蒸氣、化學性沉積、粉塵、污垢及其它爆炸性和侵蝕性介質。

6、戶內使用。

7、不準并聯使用。

8、在輸入額定電流、電壓情況下，單相調壓器可升高30V、三相調壓器可升高53V。

9、單相調壓器輸入電壓不應高于230V，三相調壓器不應高于395V、輸入電流不應小于最大額定電流。
